Shaanxi Magason-Tech Electronics Co., Ltd. es uno de los principales fabricantes y proveedores de núcleos magnéticos ei pc40 en China. Estamos comprometidos a proporcionar productos personalizados de alta calidad a precios competitivos. No dude en comprar un núcleo magnético ei pc40 premium a granel en nuestra fábrica. Además, hay una muestra gratuita disponible.
El núcleo magnético EI PC40 es un núcleo de ferrita MnZn de alta-frecuencia ampliamente utilizado con estructura laminada EI clásica y fórmula de material PC40 estándar de la industria-, que funciona de manera eficiente de 20 kHz a 500 kHz. Con baja pérdida de núcleo, bajo aumento de temperatura, permeabilidad estable y rendimiento constante, se adopta ampliamente en fuentes de alimentación de modo conmutado, inversores e inductores de filtro. Como núcleo de ferrita estandarizado, también admite un procesamiento personalizado fino. Satisface plenamente las necesidades de los clientes B2B, incluida la validación del diseño de ingeniería, la producción de prueba en lotes pequeños y la fabricación en masa, y sirve como componente clave para suministros de energía en equipos industriales, electrodomésticos, nueva energía y médicos.

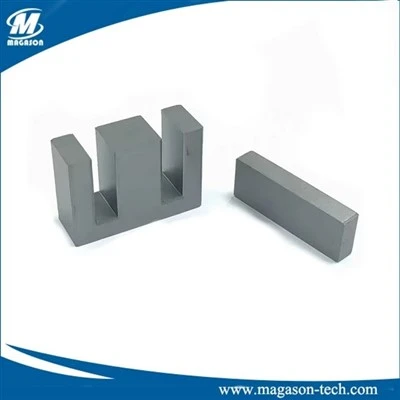

Núcleo de ferrita EI
Características clave de los núcleos estándar
Hecho de material de ferrita PC40 MnZn de primera calidad con permeabilidad inicial estable. Baja pérdida por histéresis y pérdida por corrientes parásitas para mantener el aumento de temperatura bajo control a alta frecuencia.
Estructura EI laminada abierta con baja fuga magnética y circuito magnético estable, fácil para transformadores e inductores.
Tolerancia dimensional estrictamente controlada, superficie de corte lisa-sin rebabas, compatible con equipos de bobinado automático y ensamblaje de PCB.
Excelente consistencia entre lotes--lotes con una fluctuación mínima de los parámetros magnéticos, lo que garantiza un rendimiento estable del producto terminado en la producción en masa.
Rendimiento estable bajo temperatura de funcionamiento normal, resistencia a altas temperaturas y antienvejecimiento sin degradación del rendimiento a largo plazo.
Usuarios objetivo: fabricantes de fuentes de alimentación, fabricantes de electrodomésticos, fabricantes de equipos de control industrial en general y mayoristas comerciales para proyectos de producción-en masa estándar.
Sistema de control de calidad
Tenemos años de experiencia en la fabricación de núcleos de ferrita y hemos creado un sistema de control de calidad de proceso completo-de bucle cerrado-. Se implementan inspecciones estrictas desde la entrada de materia prima, la producción, las pruebas terminadas hasta el envío, para minimizar la tasa de defectos y resolver la mayor preocupación de los clientes B2B: el rendimiento inestable de los lotes.
Todos los núcleos estándar están estrictamente controlados en cuanto a tolerancia dimensional, apariencia y consistencia de los parámetros magnéticos, libres de grietas, falta de material y rebabas.
El entrehierro uniforme del emparejamiento de núcleos y la pequeña fluctuación de parámetros en la producción en masa ayudan a los compradores B2B a evitar problemas comunes que incluyen desviación de inductancia, aumento anormal de temperatura y fugas magnéticas excesivas en la producción en masa.
Es el componente magnético preferido para conmutar fuentes de alimentación, inversores y equipos de filtrado.
Documentos de certificación
Todos los núcleos magnéticos EI PC40 pasan pruebas de cumplimiento autorizadas. Se encuentran disponibles certificados completos e informes de prueba para exportación al extranjero, aceptación de proyectos nacionales y auditorías de clientes, para evitar riesgos de cumplimiento de la cadena de suministro.
Certificación del sistema de calidad
Sistema de gestión de calidad ISO9001, producción estandarizada y control de calidad total.
Cumplimiento ambiental
RoHS, certificación REACH, libre de sustancias peligrosas, cumple con los requisitos de exportación de la UE
Informes de prueba de productos
Informes de lanzamiento de lotes, informes de pruebas de rendimiento magnético, informes de pruebas de envejecimiento a altas-temperaturas bajas
Con ventajas principales de baja pérdida, alta permeabilidad, alta estabilidad, bajo ruido y rentabilidad-,Núcleos de ferrita magnéticos MnZn EIse adoptan ampliamente en diversos equipos electrónicos de potencia a nivel mundial, que abarcan los campos civil, industrial, de nuevas energías, control industrial y comunicaciones. Son los componentes centrales fundamentales para fuentes de alimentación de media y alta frecuencia.
Capacidad de personalización
| Elemento de parámetro | Especulación. Valor | Descripción |
|---|---|---|
| Grado del material | Ferrita PC40 MnZn | Popular ferrita de alta-frecuencia, rendimiento y coste equilibrados |
| Frecuencia de funcionamiento | 20 kHz - 500kHz | Adecuado para la mayoría de fuentes de alimentación de alta frecuencia civiles e industriales- |
| Permeabilidad inicial (μi) | 2300 ±20% | Permeabilidad estable para una inductancia consistente |
| Densidad de flujo de saturación (Bs) | Mayor o igual a 510 mT a 25 grados | Fuerte rendimiento anti-saturación bajo carga elevada |
| Temperatura de Curie (Tc) | Mayor o igual a 130 grados | Buena resistencia a altas-temperaturas |
| Pérdida del núcleo | Característica de baja pérdida | Bajo aumento de temperatura a alta frecuencia, cumple con el estándar energético ErP/DOE |
| Factor de inductancia AL | Tolerancia estándar ±5% | Tolerancia de alta precisión de ±3% disponible bajo pedido |
| Temperatura de funcionamiento | -40 grados ~ +120 grados | Amplio rango de temperatura para condiciones de trabajo complejas |
| Estructura | Núcleo laminado EI | Flujo de fuga bajo, circuito magnético estable, fácil bobinado |
Preguntas frecuentes

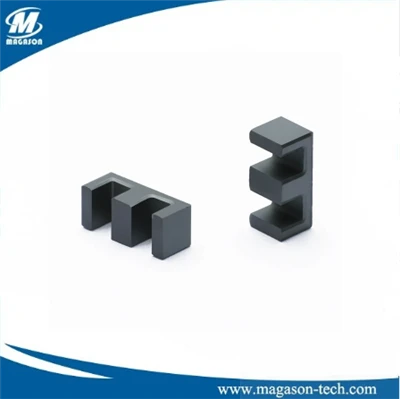

P: ¿Cuál es la diferencia entre el núcleo EI PC40 y el núcleo EE? ¿Cómo seleccionar?
R: El núcleo EI adopta una estructura abierta laminada con una construcción sólida, un bobinado conveniente y un costo más bajo, adecuado para fuentes de alimentación industriales y de electrodomésticos en general. El núcleo EE tiene una ruta magnética cerrada con un flujo de fuga más bajo, ideal para equipos de alta-precisión y baja-interferencia. Para la producción en masa de fuentes de alimentación generales, se recomienda EI PC40 para obtener un mejor rendimiento de costes.
P: ¿Cuál es la diferencia entre el material PC40 y PC95?
R: PC40 funciona para aplicaciones de alta frecuencia-normales de 20 a 500 kHz con un rendimiento estable y un precio competitivo, adecuado para la mayoría de las fuentes de alimentación generales. PC95 tiene un grado de pérdida ultra-baja-para escenarios de mayor frecuencia y alta-temperatura en nuevos equipos médicos y de energía con mayor costo.
P: ¿Pueden suministrar un núcleo magnético EI PC40 con un espacio de aire personalizado?
R: Sí. Podemos personalizar el espacio de aire con precisión según la inductancia requerida para mejorar el rendimiento de anti-saturación para aplicaciones de alta-corriente y alta-carga.
Hoja de datos de parámetros completa
Parámetros de nuestraNúcleos de ferrita magnéticos MnZn EISon estables y están calificados de acuerdo con los estándares internacionales de imanes blandos. Se pueden proporcionar informes de pruebas medidas para la simulación de circuitos de los ingenieros, la selección de modelos y la certificación de productos.
Principales escenarios de aplicación:
Transformadores de alta frecuencia para fuentes de alimentación conmutadas.
