Shaanxi Magason-Tech Electronics Co., Ltd. es uno de los principales fabricantes y proveedores de núcleos de ferrita ee en China. Estamos comprometidos a proporcionar productos personalizados de alta calidad a precios competitivos. No dude en comprar núcleos de ferrita ee premium a granel en nuestra fábrica. Además, hay una muestra gratuita disponible.
Descripción de productos

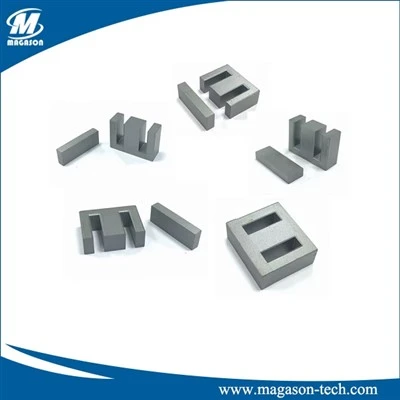

Nuestro núcleo de ferrita EE está hecho de material de ferrita Mn-Zn.
Con estructura Compact EE, fácil bobinado y montaje, ofrece alta permeabilidad y baja pérdida de potencia a media frecuencia.
Proporciona un rendimiento magnético estable con buena capacidad antisaturación y excelente supresión de EMI. Cumple con RoHS, es confiable para la producción en masa.
Hay disponibles varios tamaños estándar, incluidos EE6.5, EE10, EE13, EE16, EE19, EE20, EE25, EE28, EE30, EE33, EE40, EE42, EE55 y EE65, etc.
Se admite la personalización.
Muestras y plazo de entrega
Hay muestras de modelos estándar disponibles.
Se pueden organizar pedidos urgentes para que coincidan con el cronograma de su proyecto.
-
3-5 días laborablesmuestras en stock
-
3-4 semanasproducción en masaartículos estándar
Para productos personalizados: 4-5 semanas tras la confirmación del dibujo.
Capacidades personalizadas
1. Selección de grados de material: PC40, PC44, PC95 y otros grados de ferrita Mn-Zn están disponibles para cumplir con diferentes requisitos de frecuencia y pérdida.
2. Rectificado con entrehierro: Rectificado con entrehierro en la pata central para ajustar el valor AL, optimizar el rendimiento de polarización de CC y evitar la saturación del núcleo.
3. Personalización de dimensiones: dimensiones no estándar y tolerancias ajustadas para requisitos de diseño especiales.
4. Accesorios a juego: Suministre bobinas a juego; Admite tratamiento de superficie especial y embalaje personalizado.
5. Se pueden proporcionar hojas de datos de versiones personalizadas a pedido.
Tabla de parámetros completa
| Artículo | Parámetro estándar |
|---|---|
| Material del núcleo | Ferrita de potencia MnZn (PC40 / PC44 / N87) |
| Frecuencia de funcionamiento | 20 kHz – 500 kHz |
| Temperatura de funcionamiento | -40 grados a +125 grados |
| Temperatura de almacenamiento | -25 grados a +85 grados |
| Permeabilidad inicial μi | 2000-2500 (PC40) |
| Densidad de flujo de saturación Bs | Mayor o igual a 510 mT (10 kHz, 25 grados) |
| Pcv de pérdida de núcleo | Menor o igual a 410kW/m³ (100kHz, 200mT, 100 grados) |
| Tolerancia de dimensión | ±0,05 mm – ±0,3 mm (por tamaño) |
| Tolerancia del valor AL | ±25% (estándar), ±15% (separado personalizado) |
Tamaño completo: EE6.5---EE118
Escenarios de aplicación
Solicitud
Se utiliza ampliamente en transformadores SMPS, inductores de potencia y componentes de filtrado EMI para adaptadores, controladores LED, fuentes de alimentación industriales y convertidores CC-CC.
Preguntas frecuentes
Preguntas frecuentes
P1: ¿Qué calidades de materiales están disponibles para los núcleos EE?
R: Suministramos grados de ferrita Mn-Zn, incluidos PC40, PC44, PC95. Se seleccionan diferentes grados según la frecuencia de trabajo y los requisitos de pérdida de energía.
P2: ¿Se puede pulir el espacio de aire en un núcleo de ferrita EE?
R: Sí, apoyamos el pulido con espacio de aire en el centro de la pierna. El ajuste del entrehierro puede modificar el factor de inductancia AL, mejorar el rendimiento de polarización de CC y evitar la saturación del núcleo.
P3: ¿Ofrecen bobinas combinadas para núcleos EE?
R: Sí, podemos suministrar bobinas coincidentes junto con núcleos EE para simplificar su proceso de bobinado y ensamblaje.
P4: ¿Los núcleos EE cumplen con RoHS?
R: Todos nuestros núcleos de ferrita EE cumplen con RoHS. Los informes de prueba se pueden proporcionar a pedido.
P5: ¿Cuál es la diferencia entre el núcleo EE y el núcleo EI?
R: El núcleo EE tiene una estructura de dos patas, mejor espacio para enrollar y mayor capacidad de potencia. El núcleo EI está hecho de piezas E e I separadas, más fáciles de ensamblar pero con un rendimiento energético ligeramente menor.
P6: ¿Admiten núcleos de ferrita EE personalizados no estándar?
R: Sí. Aceptamos dimensiones personalizadas, tolerancias especiales, tratamientos de superficie personalizados y empaques personalizados para núcleos de ferrita EE.
