Shaanxi Magason-Tech Electronics Co., Ltd. es uno de los principales fabricantes y proveedores de núcleos de ferrita en forma de EE para transformadores smps en China. Estamos comprometidos a proporcionar productos personalizados de alta calidad a precios competitivos. No dude en comprar un núcleo de ferrita en forma de EE premium a granel para transformadores smps en nuestra fábrica. Además, hay una muestra gratuita disponible.
Descripción general del producto

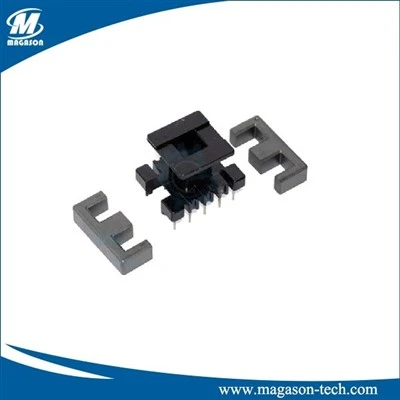

El núcleo de ferrita en forma de EE es un componente magnético blando de MnZn de alto-rendimiento especialmente diseñado para transformadores SMPS de alta-frecuencia.
Presenta baja pérdida de núcleo, alta densidad de flujo de saturación, permeabilidad magnética estable y excelente estabilidad térmica.
Adecuado para topologías flyback, forward, LLC y otras topologías SMPS para lograr una conversión de energía de alta-eficiencia.
Brindamos soporte técnico de ciclo de vida completo-para ayudar a los ingenieros a completar el diseño, la verificación y la producción en masa rápidamente.
1. Productos estándar
¿Por qué elegirnos?
¿Por qué elegir nuestros productos?
Serie completa de núcleos de ferrita EE estándar en stock regular. Gama de modelos:
EE8.3, EE10, EE13, EE16, EE19, EE22, EE25, EE30, EE35, EE40, EE55, EE65.
Grados de materiales estándar:
PC40, PC44, N87 (optimizado para aplicaciones SMPS de 20 kHz a 500 kHz).
Cumple con las dimensiones estándar internacionales IEC 60205.
Se suministran en pares (dos piezas E por juego), listos para el montaje del transformador. Aspecto estable, consistencia de tamaño y rendimiento magnético confiable.
2. Capacidades de personalización
Soluciones personalizadas OEM y ODM compatibles con clientes industriales.
Grados de materiales personalizados
ajustar la permeabilidad, las características de pérdida y la estabilidad de la temperatura.
Procesamiento de espacios de aire de precisión
Muela hasta el valor AL objetivo para una mejor estabilidad de la inductancia.
Personalización de dimensiones no-estándar:
Muela hasta el valor AL objetivo para una mejor estabilidad de la inductancia.
Tratamiento superficial
Recubrimiento desbarbado, de alta-limpieza y anti-humedad.
Solución integral-
Diseño y suministro de bobinas a juego para montaje de transformador.
3. Tabla de parámetros completa
Especificaciones básicas
| Artículo | Parámetro estándar |
|---|---|
| Material del núcleo | Ferrita de potencia MnZn (PC40 / PC44 / N87) |
| Frecuencia de funcionamiento | 20 kHz – 500 kHz |
| Temperatura de funcionamiento | -40 grados a +125 grados |
| Temperatura de almacenamiento | -25 grados a +85 grados |
| Permeabilidad inicial μi | 2000-2500 (PC40) |
| Densidad de flujo de saturación Bs | Mayor o igual a 510 mT (10 kHz, 25 grados) |
| Pcv de pérdida de núcleo | Menor o igual a 410kW/m³ (100kHz, 200mT, 100 grados) |
| Tolerancia de dimensión | ±0,05 mm – ±0,3 mm (por tamaño) |
| Tolerancia del valor AL | ±25% (estándar), ±15% (separado personalizado) |
Parámetros efectivos clave (típicos)
| Tipo | Ae(mm²) | Longitud(mm) | Ve(mm³) | AL(nH/N²) |
|---|---|---|---|---|
| EE13 | 21.0 | 21.6 | 454 | 1350 |
| EE16 | 32.0 | 26.4 | 845 | 1650 |
| EE19 | 43.6 | 31.8 | 1386 | 1950 |
| EE25 | 61.6 | 40.0 | 2464 | 2300 |
| EE30 | 91.0 | 49.2 | 4477 | 2800 |
| EE40 | 164.0 | 66.0 | 10824 | 3600 |
material sobre el núcleo de ferrita
pc40
Ideal para transformadores de media-baja frecuencia con una excelente relación costo-rendimiento.
PC44
Baja pérdida de energía y bajo aumento de temperatura, adecuado para aplicaciones de frecuencia media-alta.
PC95
Alta densidad de flujo de saturación, buena resistencia a altas temperaturas y baja degradación del rendimiento, para transformadores de alta potencia y alta frecuencia.
Hoja de datos de parámetros completa
Todos los parámetros de nuestros núcleos de ferrita para transformadores tipo EE se miden con precisión con equipos de prueba profesionales. Los datos son auténticos y rastreables, adecuados para el diseño de circuitos de ingenieros, el cálculo de parámetros y la compilación de listas de materiales.
