Los transformadores de corriente de medición son un tipo de transformador de medida que se utiliza para medir la corriente alterna de un circuito eléctrico. Constan de una bobina primaria, que es el conductor que lleva la corriente al circuito que se está midiendo, y una bobina secundaria (o más de una) que se conecta a un medidor u otro instrumento. La corriente en la bobina secundaria es proporcional a la corriente en la bobina primaria.
Los transformadores de corriente de medición son sensores diferenciales que pasan conductores neutros de línea y conectados a tierra a través de la apertura del TC para crear una secuencia de fase cero en caso de corriente de fuga o corriente de falla en la línea.

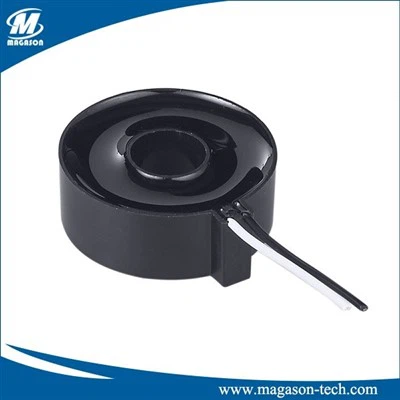

Los transformadores de corriente de medición son transformadores de corriente de fase cero, compactos y de tipo moldeado. Son ideales para mejorar la sensibilidad, la compacidad y el peso de la prevención de descargas eléctricas. Las aplicaciones típicas incluyen la prevención de descargas eléctricas a partir de disyuntores de fuga a tierra, relés de cortocircuito e interruptores de circuito de falla a tierra.
| Número de pieza | Corriente primaria nominal (A) | Vueltas | DCR(Ω) | Vmáx. | Frecuencia |
| Transformadores de corriente de PCB verticales de alta frecuencia | |||||
| ZCT448-2000-F | 50 | 2000:1 | 90 | 4.1 | 20-200 kilohercios |
| ZCT449-2000-F | 75 | 2000:1 | 109 | 7.4 | 20-200 kilohercios |
| ZCT450-2000-F | 100 | 2000:1 | 63 | 10.3 | 20-200 kilohercios |
| Transformadores de corriente PCB verticales de grado comercial | |||||
| ZCT448-2500-N | 40 | 2500:1 | 134 | 2.3 | 20-1 kilohercios |
| ZCT449-2500-N | 50 | 2500:1 | 187 | 2.4 | 20-1 kilohercios |
| ZCT450-2500-N | 75 | 2500:1 | 160 | 4.8 | 20-1 kilohercios |
| ZCT459-2000-N | 200 | 2000:1 | 74 | 7.2 | 20-1 kilohercios |
Solicitud
- Interruptor diferencial diferencial (RCCB)
- Disyuntor de fuga a tierra (ELCB)
- Interruptor de circuito por falla a tierra (GFCI)
- Interruptor automático de fuga de electrodomésticos (ALCI)
- ZCT para sistemas de almacenamiento de energía (ZCT's)
- Cargador para vehículos eléctricos de 2 y 3 ruedas (soporte/cable)
Características
- Tolerancia mínima de voltaje de salida
- Cambio de carga cercano a cero
- Salida de ruido mínima en prueba de horquilla de 360 grados.
- Excelentes propiedades térmicas con mínima variación.
- Cumple con RoHS y REACH
Beneficios
• Alta sensibilidad
• Compacto y ligero.
• Núcleo de hierro laminado
• Cumple con RoHS
