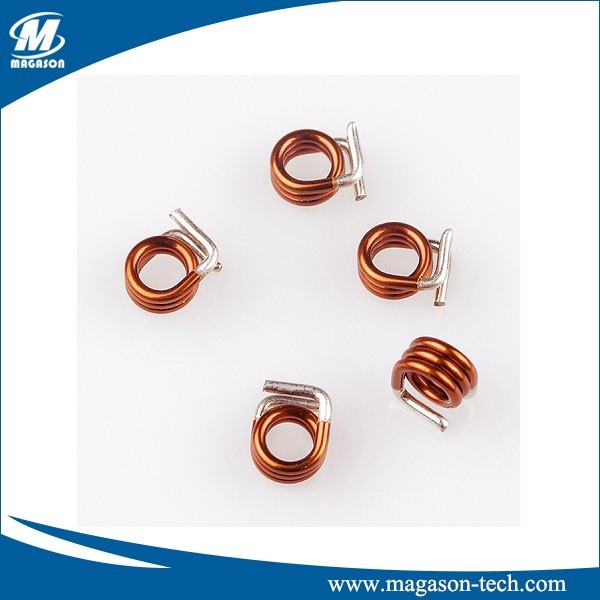

En primer lugar, comprendamos rápidamente qué son las bobinas de aire. Bobinas de aire, también conocidas comoInductor enrollado en aire, son básicamente bobinas de alambre que tienen aire como material central. Son bastante comunes en muchas aplicaciones electrónicas porque no tienen las pérdidas que conllevan los núcleos magnéticos.
Ahora bien, el coeficiente de acoplamiento, normalmente denominado 'k', es una medida de qué tan bien se vincula el campo magnético de una bobina con la otra. Varía de 0 a 1. Un valor de 0 significa que no hay ningún acoplamiento, mientras que un valor de 1 significa un acoplamiento perfecto.
Los fundamentos del acoplamiento magnético
Cuando tienes dos bobinas de aire cerca una de la otra, la corriente que fluye a través de una bobina crea un campo magnético. Parte de este campo magnético pasa a través de la otra bobina e induce en ella una fuerza electromotriz (EMF). Ésta es la idea detrás del acoplamiento magnético.
Digamos que tenemos dos bobinas, Bobina 1 y Bobina 2. La inductancia mutua (M) entre estas dos bobinas es un factor clave para calcular el coeficiente de acoplamiento. La inductancia mutua es una medida de cuánto el campo magnético de una bobina puede inducir un voltaje en la otra.
La fórmula para el coeficiente de acoplamiento
La fórmula para calcular el coeficiente de acoplamiento es:
[ k = \frac{M}{\sqrt{L_1L_2}} ]
dónde:
- ( k ) es el coeficiente de acoplamiento
- ( M ) es la inductancia mutua entre las dos bobinas
- (L_1) es la autoinductancia de la bobina 1
- ( L_2 ) es la autoinductancia de la bobina 2
Entonces, para encontrar el coeficiente de acoplamiento, primero debemos calcular la inductancia mutua y las autoinductancias de las dos bobinas.
Calcular la autoinductancia
La autoinductancia de una bobina de aire se puede calcular mediante diferentes fórmulas según la forma de la bobina. Para un solenoide simple (una bobina cilíndrica larga), la fórmula de autoinductancia es:
[ L=\frac{\mu_0N^2A}{l} ]
dónde:
- ( L ) es la autoinductancia
- ( \mu_0 = 4\pi\times10^{- 7}\mathrm{H/m} ) es la permeabilidad del espacio libre
- ( N ) es el número de vueltas de la bobina
- ( A ) es el área de la sección transversal de la bobina
- ( l ) es la longitud de la bobina
Digamos que tenemos un solenoide con 100 vueltas, un área de sección transversal de (10^{-4}\mathrm{m}^2) y una longitud de 0,1 m. Podemos calcular su autoinductancia así:
[ L=\frac{4\pi\times10^{-7}\times(100)^2\times10^{-4}}{0.1}]
[L = 4\pi\10^{- 7}\mathrm{h}\Aprox1.26\Times10^{- 6}\MATHRM{H}
Medición de la inductancia mutua
Medir la inductancia mutua puede resultar un poco complicado. Una forma es utilizar un circuito con una fuente de CA. Puede conectar una bobina a la fuente de CA y medir el voltaje inducido en la otra bobina.
El voltaje inducido (V_2) en la bobina 2 debido a la corriente (I_1) en la bobina 1 viene dado por (V_2 = M\frac{dI_1}{dt}). Si aplicamos una corriente sinusoidal ( I_1 = I_{10}\sin(\omega t) ), entonces ( \frac{dI_1}{dt}=\omega I_{10}\cos(\omega t) ). El valor rms del voltaje inducido (V_{2rms}) y el valor rms de la corriente (I_{1rms}) están relacionados por (V_{2rms}=\omega MI_{1rms}). Entonces, podemos medir (V_{2rms}) y (I_{1rms}) y la frecuencia (f) (ya que (\omega = 2\pi f)) para encontrar (M).
Factores que afectan el coeficiente de acoplamiento
Hay varios factores que pueden afectar el coeficiente de acoplamiento entre dos serpentines de aire.
Distancia entre las bobinas
Cuanto más cerca estén las dos bobinas, mayor será el coeficiente de acoplamiento. A medida que aumenta la distancia entre ellas, el campo magnético de una bobina que pasa a través de la otra disminuye, al igual que el acoplamiento.
Orientación de las bobinas
La orientación de las bobinas también importa. Si las bobinas están paralelas entre sí, el acoplamiento suele ser mayor que si son perpendiculares. Cuando son perpendiculares, es menos probable que las líneas del campo magnético de una bobina pasen a través de la otra.
Tamaño y forma de las bobinas
El tamaño y la forma de las bobinas pueden afectar el acoplamiento. Las bobinas más grandes o con una forma más favorable para la interacción del campo magnético tendrán un coeficiente de acoplamiento más alto.
Aplicaciones prácticas del cálculo del coeficiente de acoplamiento
Conocer el coeficiente de acoplamiento es crucial en muchas aplicaciones prácticas.
Transformadores
En los transformadores, es deseable un coeficiente de acoplamiento alto porque significa una transferencia más eficiente de energía desde la bobina primaria a la bobina secundaria. Diseñando cuidadosamente las bobinas y su disposición, podemos aumentar el acoplamiento y mejorar el rendimiento del transformador.
Circuitos resonantes
En circuitos resonantes, el coeficiente de acoplamiento afecta las características de resonancia. Se puede ajustar para lograr la respuesta de frecuencia y el ancho de banda deseados.
Consejos para diseñar bobinas de aire de alto acoplamiento
Si está buscando diseñar serpentines de aire con un alto coeficiente de acoplamiento, aquí tiene algunos consejos:
- Minimizar la distancia entre las bobinas. Pero tenga cuidado de no acercarlos demasiado, ya que esto puede causar otros problemas, como un aumento de la capacitancia entre las bobinas.
- Alinee las bobinas correctamente. Asegúrate de que estén paralelos y centrados entre sí.
- Utilice bobinas más grandes si es posible. Esto proporciona más área para que interactúe el campo magnético.
Conclusión
Calcular el coeficiente de acoplamiento entre dos bobinas de aire es una parte importante del diseño electrónico. Al comprender las fórmulas y los factores que afectan el acoplamiento, se pueden diseñar circuitos de mejor rendimiento.
